Ik ben met de Veronica aan het stoeien geweest een tijdje geleden.
Dit is het resultaat. 22W met een BLF244 met een 245 zal het nog meer zijn.

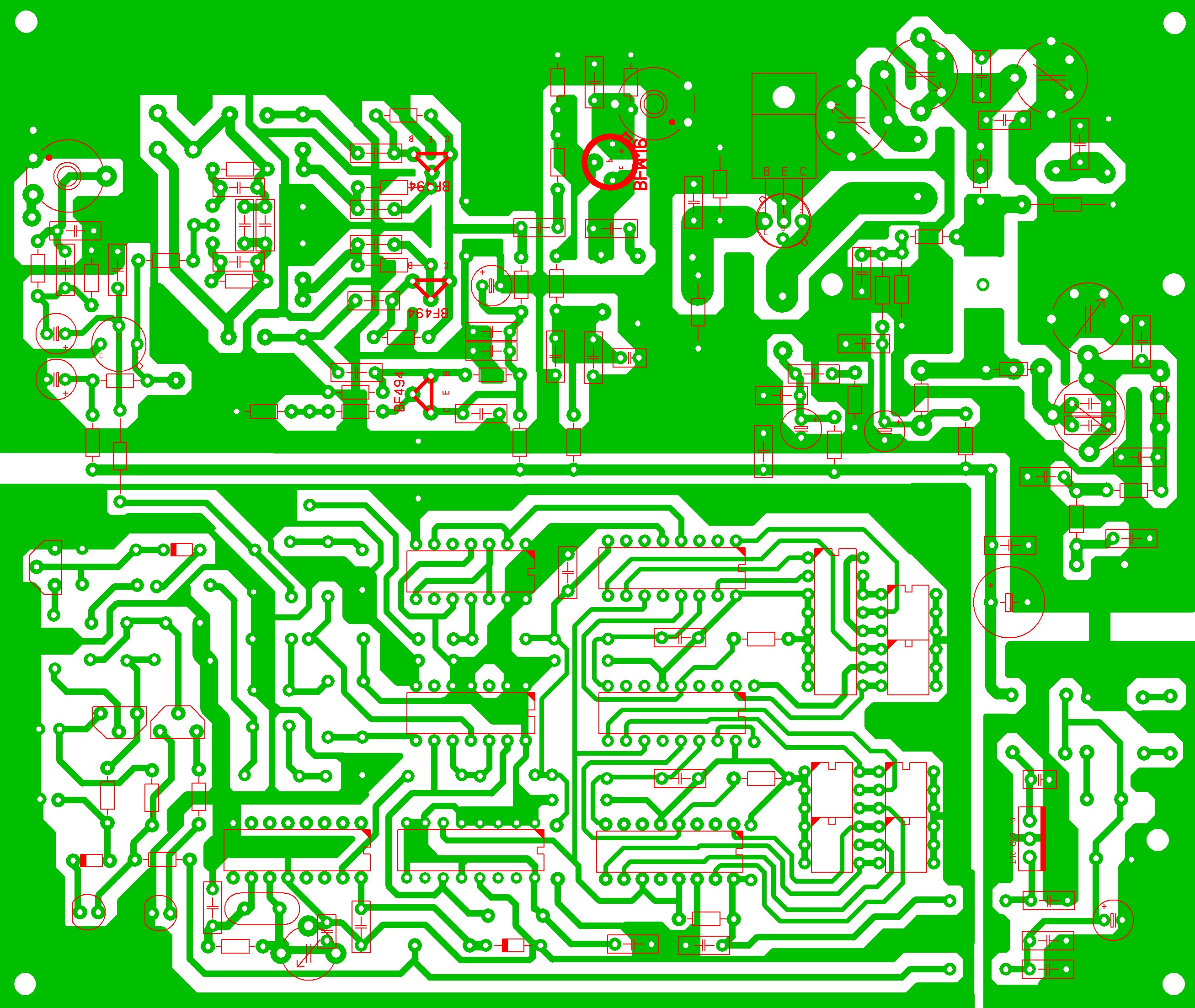

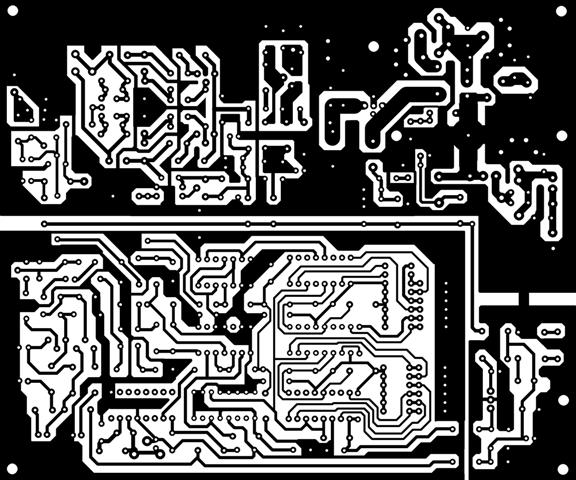

De print is inmiddels alweer aangepast.
Ook die stuur ik je mee. Als hier belangstelling voor is laat ik printen maken

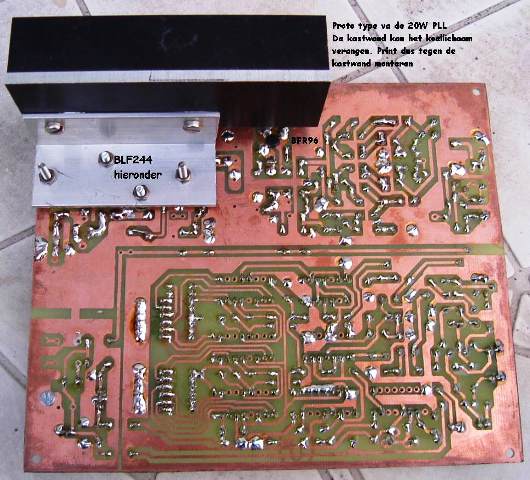

anders niet. De twee proto types doen het goed.

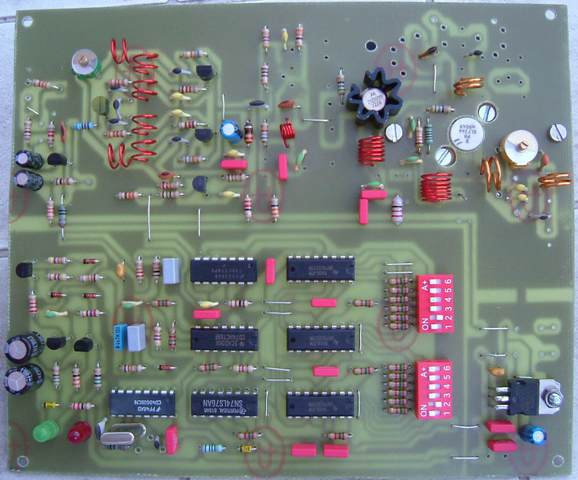

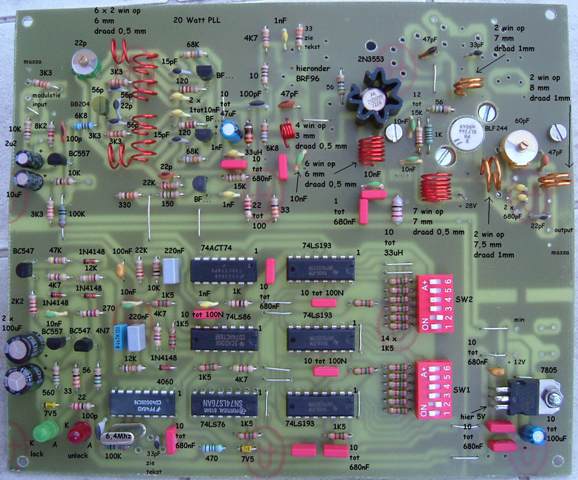

De 20 Watt PLL

Zie voor meer info ook de bouwbeschrijving van de
1 Watt PLL stuurtrap.De onderdelen opstelling is verde
dezelfde.

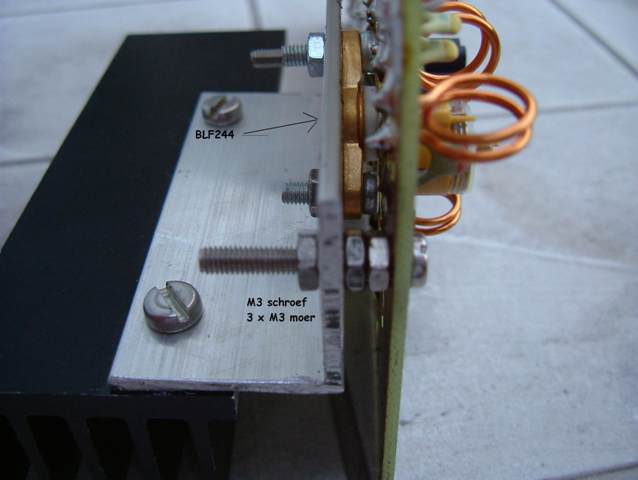

BLF244 = PRF136 = MRF136 = DU2820S Al deze mosfet's
mogen hier gebruikt worden. Voor nog meer vermogen kan ook de
BLF245 gebruikt worden. Het uitgangsvermogen wordt dan ca 30 Watt

Op de plaats van de 33 ohm weerstand kan een potmeter
van ca 470 ohm geplaatst worden om het uitgangs vermogen
regelbaar te maken. Het is het beste om deze potmeter in
serie met de 33 ohm weerstand te zetten.De 470 ohm potmeter
moet ca 0,5 Watt zijn.

Op de plaats van de 33pF condensator kan een trimmer
van 40pF geplaatst worden om de PLL precies op frequentie
te zetten. Normaal zal dit niet nodig zijn.

Om de eindtrap goed in te regelen moet eerst de ruststroom
van de BLF goed zijn. Gebruik hiervoor een regelbare voeding
in serie met een amperemeter. Draai langzaam de spanning richting de 28V
houd de stroom in de gaten. Deze mag ZONDER aansturing (dus de
12V niet aansluiten !)niet meer zijn dan ca 50 mA. Is dit wel
het geval dan de 12K vergroten naar 15 K.Deze weerstand zit naast
de 1K bij de BLF244.
