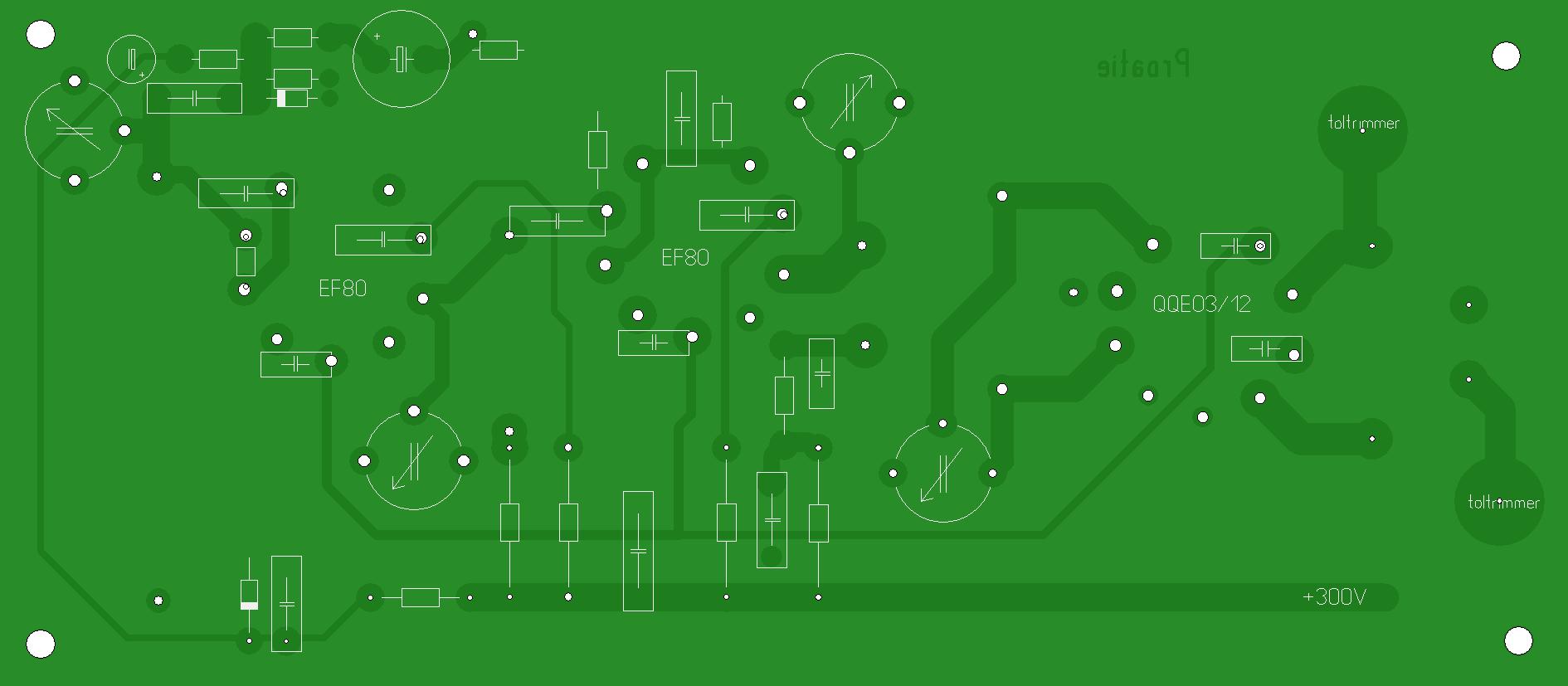

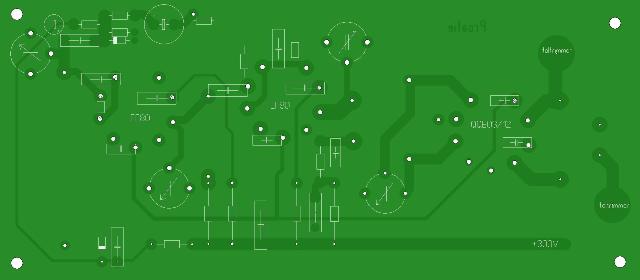

Ik heb een print voor een buizen stuurtrap gemaakt. Hij bestaat uit een EF80 als Hartley osc.
Daarna een EF80 als verdubbeltrap en als laatste de QQE03/12 als eindbuis. Het schema staat wel op

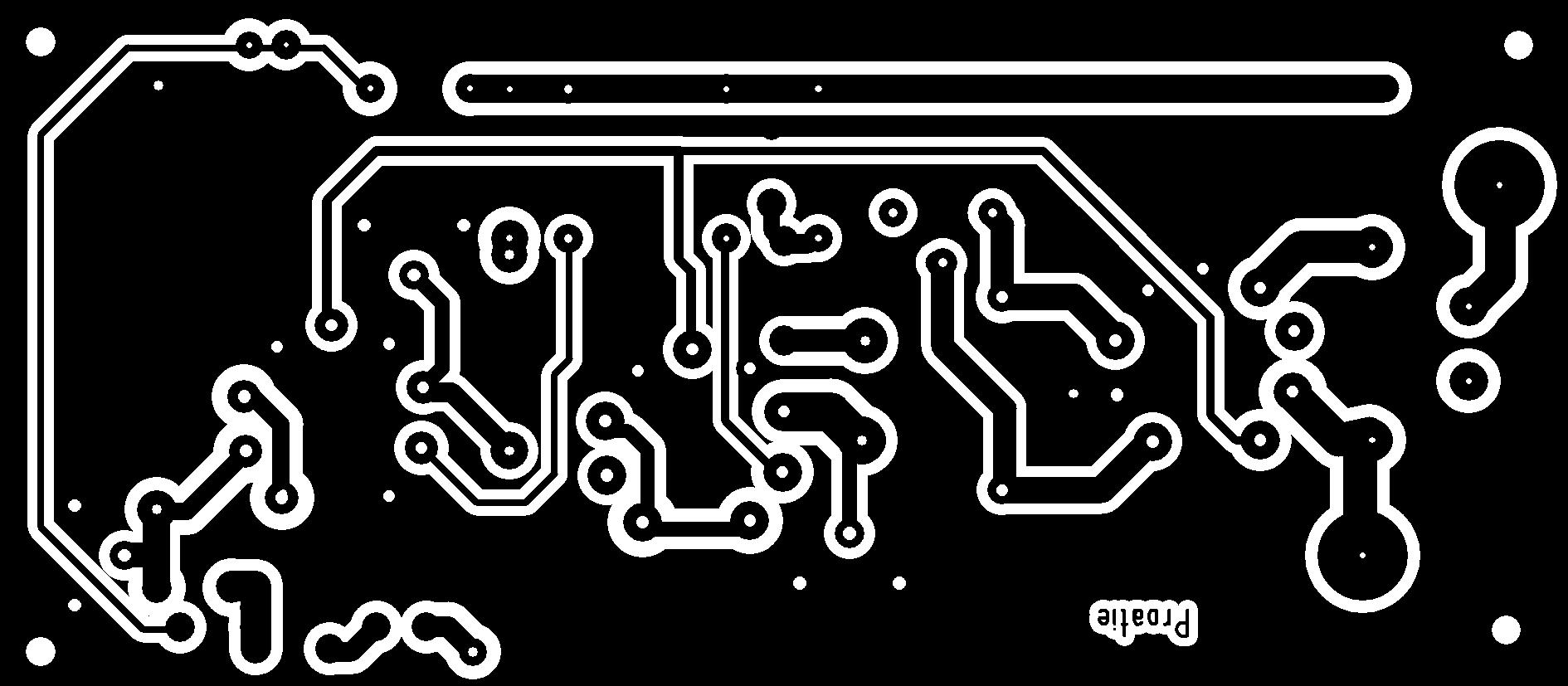

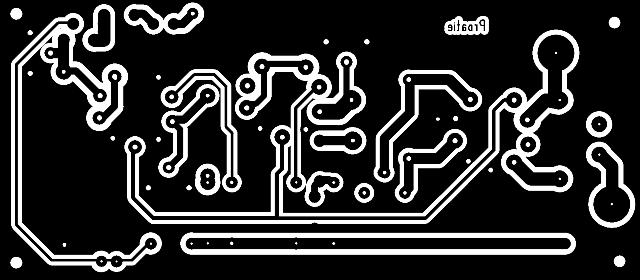

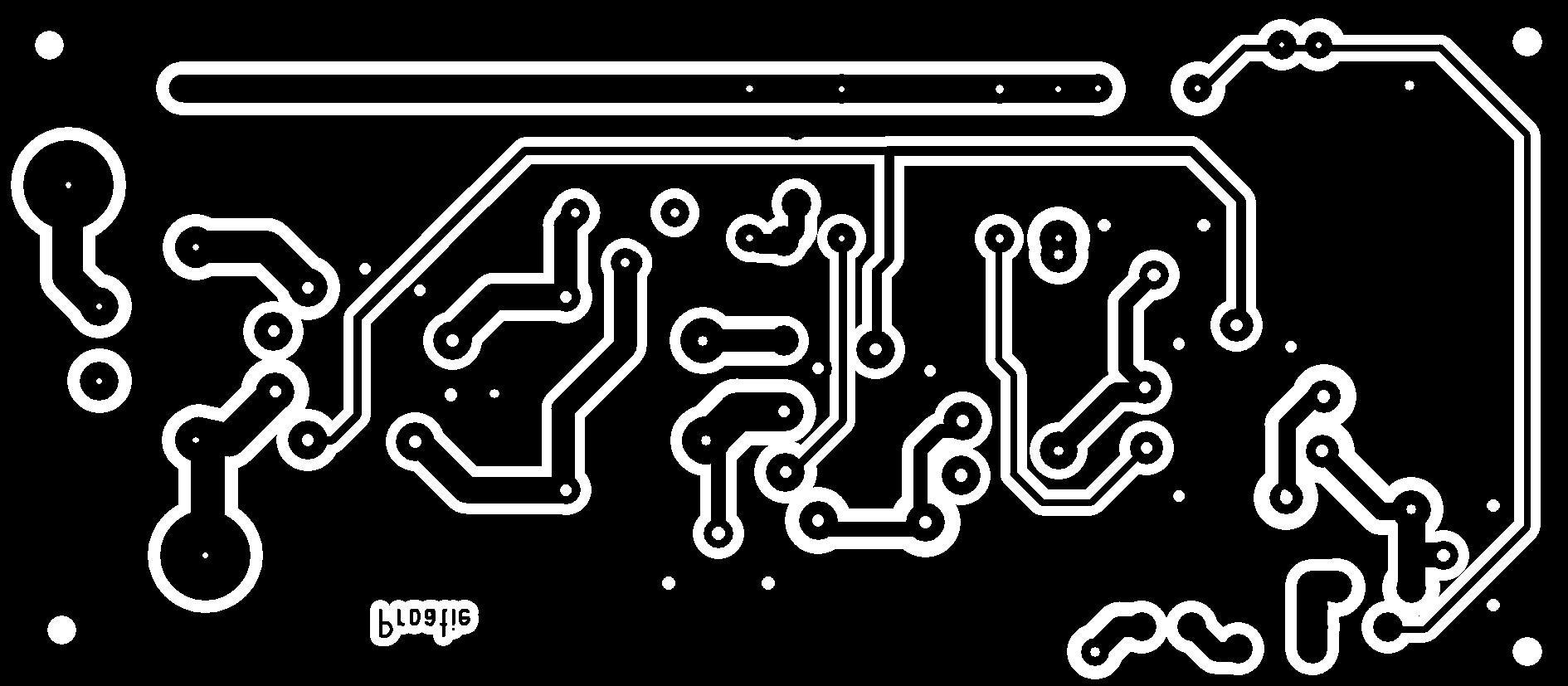

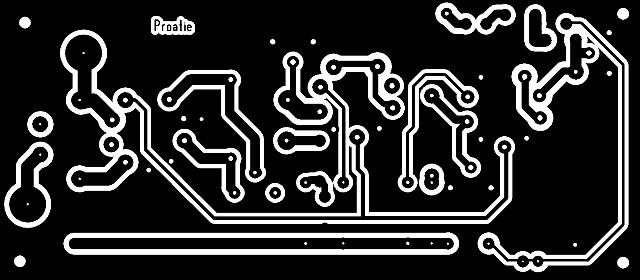

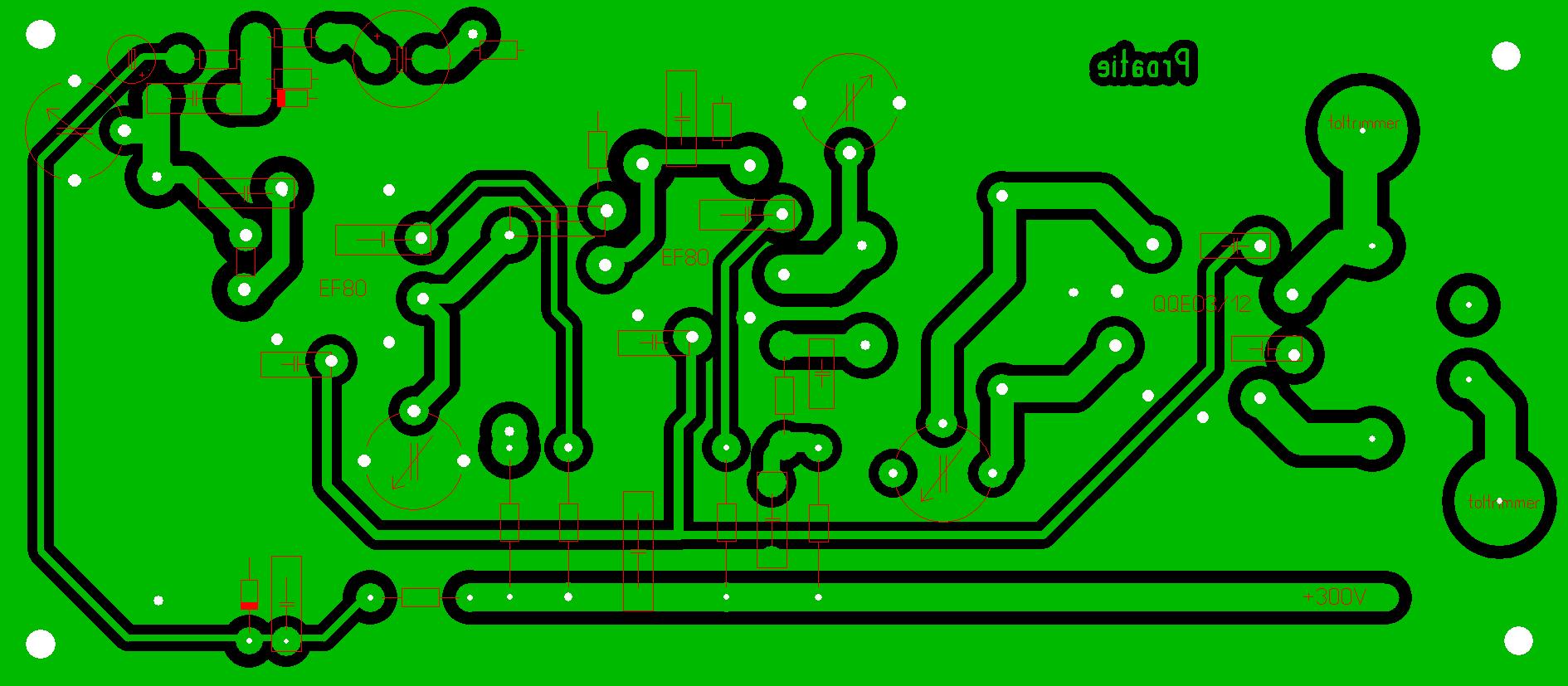

deze site. Je kunt nu normaal europrint gebruiken de print is 16 bij 7 cm groot.
Ook heb ik de Sprint Layout files erbij gedaan zo dat een ieder naar hartelust kan modificeren.

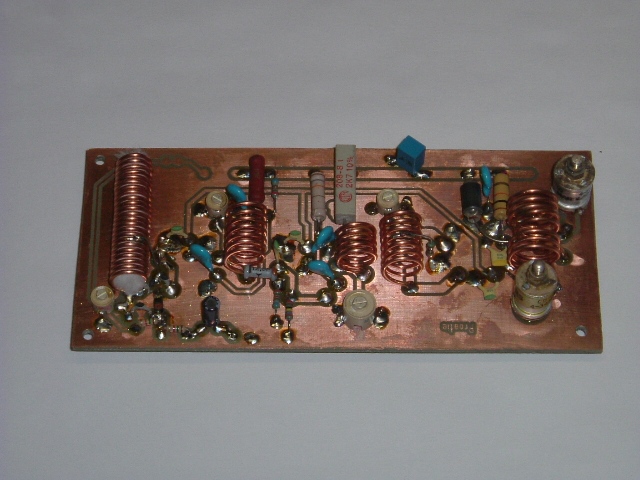

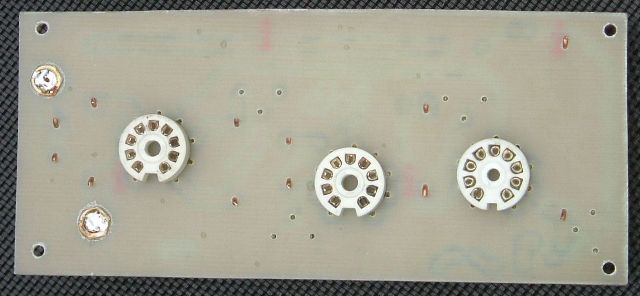

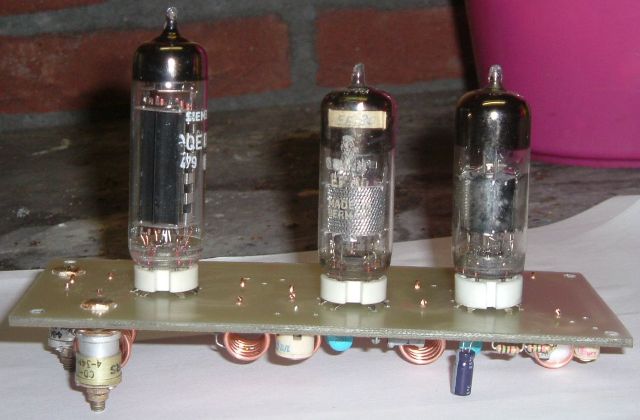

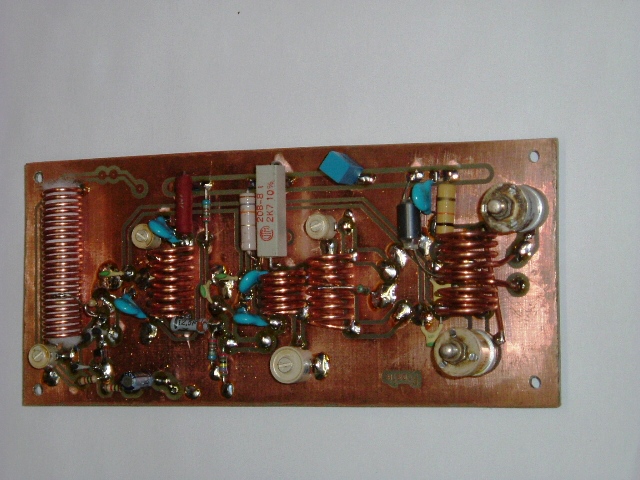

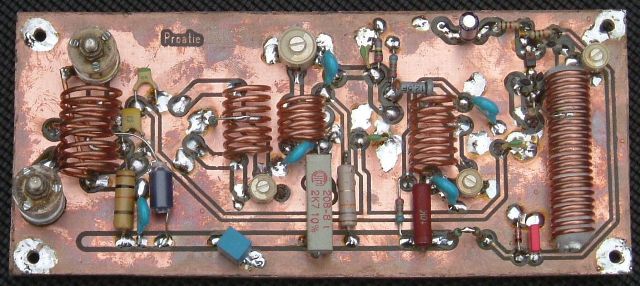

Er is inmiddels 1 proto gemaakt die goed werkt. De spoelen komen aan de onderkant van de print.
Alleen op de uitgang van de 03/12 zijn toltrimmers gebruikt de rest zijn normale trimmers.
Dit kan omdat hier niet al te hoge spanningen en stromen zijn. Echt weer iets voor ieder die
zelf met lampjes wil draaien.

Succes Hamster
