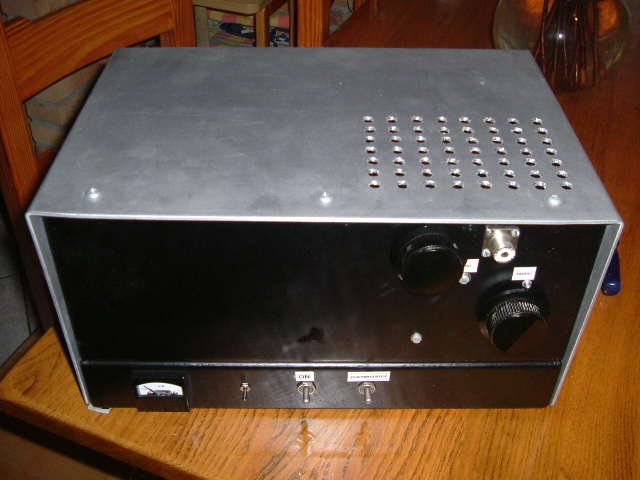

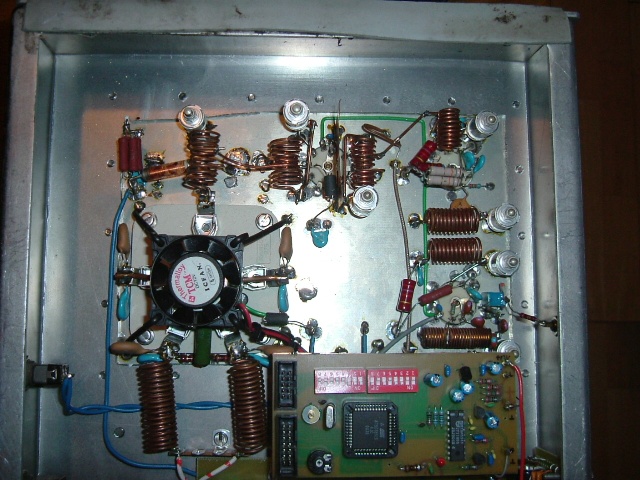

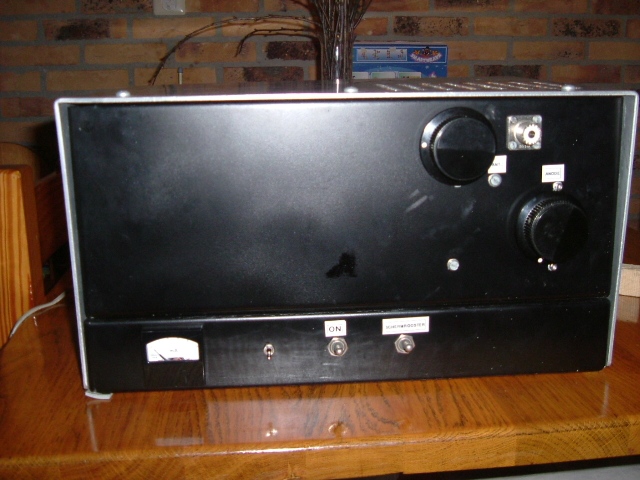

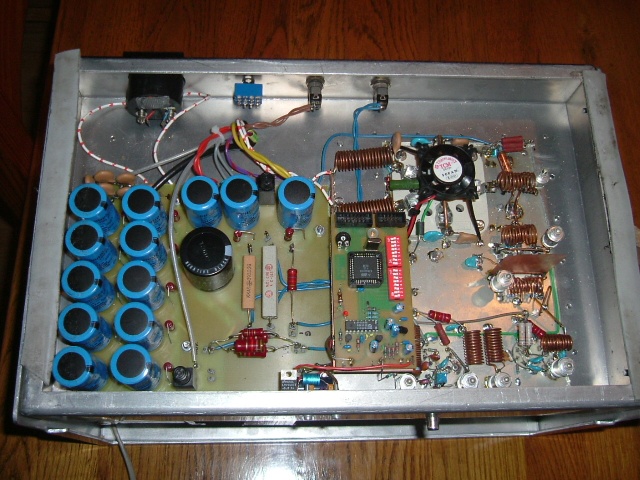

Hier foto's van een PLL gestuurde QB3/300. Deze leverde 275 Watt. Deze heb ik ca 15 jaar geleden gebouwt.

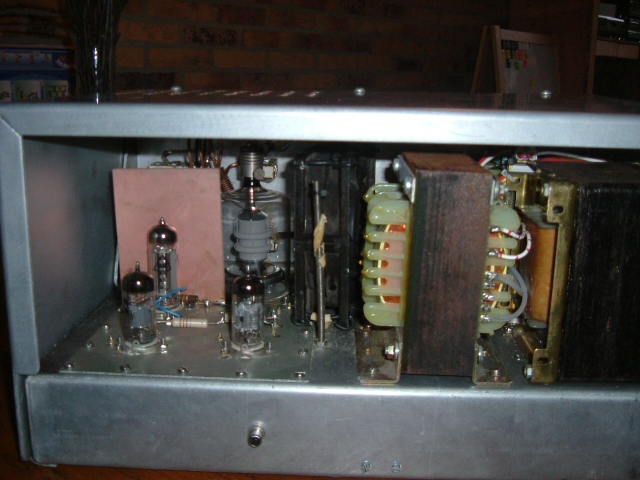

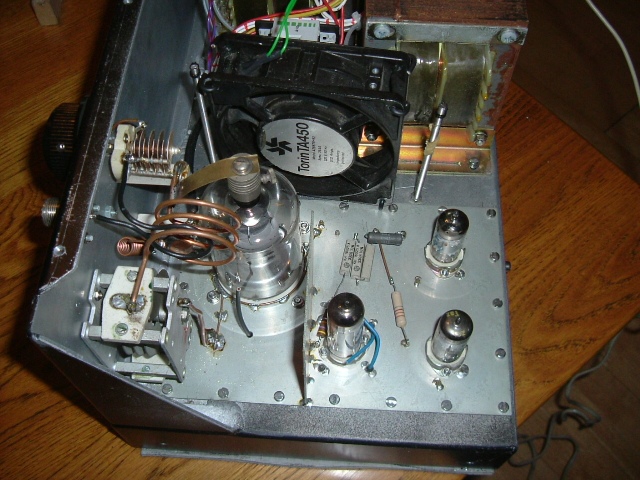

De kast is niet door mij zelf gemaakt. het is een EF80, EF80, QQE03/12 en dan de QB3/300. De eerste EF80 staat als Hartley en begint op 25MHz.

De anode staat op 50MHz. Bij de tweede EF 80 wordt nog een keer verdubbeld. Vervolgens naar de 03/12 op 100MHz.

De eindbuis levert hier ca 275 Watt. Deze zender is een tijdje gebruikt door ' De Stille Genieter' later door ''De Noorderzon''.

Ik heb deze foto's gemaakt toen hij op een andere frequentie moest.

Waar hij nu is ????.
